■R-134A冷氣空調系統診斷
(一)、概論:
早期汽車所採用的冷媒為CFC-12(R-12或F-12)冷媒,由於該化學物質本身化學成份非常穩定,雖然本身並無毒,無味但若與水份或經燃燒時,會產生氯酸具有腐蝕性,同時先會破壞大氣層,因此目前各車廠也響應,綠色環保逐漸採用新R-134A冷媒(HFC-134A)來取代原先的CFC-12。

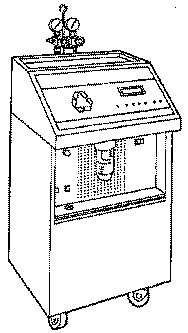

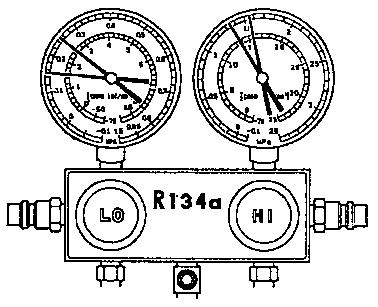

由於CFC-12與R-134A冷媒基本物理特性很相近,但由於冷氣系統診斷程序中,利用高低壓錶進行判斷是非常重要的,因此本篇將以高低壓力錶的指示來分析故障判斷。
(二)、標準測試條件與規格:
1. 保持室溫在30∼35℃(86℉∼95℉)範圍。
2. 發動引擎並加速到1500RPM保持穩定運轉。
3. 風速開到最大風量,並將冷度調到最冷。
標準壓力 | 高壓側:14-16Kg/c㎡(199∼227psi) |
標準壓力 | 低壓側:1.5-2.5Kg/c㎡(21∼35psi) |
(三)、HFC-134a(R134a)-冷媒壓力與溫度關係
TEMP F (C) PSIG |
TEMP F (C) PSIG |
TEMP F (C) PSIG |
|
65 (18.3) 69 66 (18.8) 70 67 (19.4) 71 68 (20.0) 73 69 (20.5) 74 70 (21.1) 76 71 (21.6) 77 72 (22.2) 79 73 (22.7) 80 74 (23.3) 82 75 (23.8) 83 76 (24.4) 85 77 (25.0) 86 78 (25.5) 88 79 (26.1) 90 80 (26.6) 92 81 (27.2) 93 82 (27.7) 95 83 (28.3) 97 |
84 (28.8) 98 85(29.4) 100 86 (30.0) 102 87 (30.5) 103 88 (31.1) 105 89 (31.6) 107 90 (32.2) 109 91 (32.7) 111 92 (33.3) 113 93 (33.8) 115 94 (34.4) 117 95 (35.0) 118 96 (35.5) 120 97 (36.1) 122 98 (36.6) 125 99 (37.2) 127 100 (37.7) 129 101 (38.3) 131 102 (38.8) 133 |
103 (39.4) 135 104 (40.0) 137 105 (40.5) 139 106 (41.1) 142 107 (41.6) 144 108 (42.2) 146 109 (42.7) 149 110 (43.3) 151 111 (43.8) 153 112 (44.4) 156 113 (45.0) 158 114 (45.5) 160 115 (46.1) 163 116 (46.6) 165 117 (47.2) 168 118 (47.7) 171 119 (48.3) 173 120 (48.8) 176 |
(四)、冷氣系統故障狀況分析:-高/低壓錶指示
1. 冷媒中含有水份時的指示:高低壓錶會大幅度擺動。 2. 冷媒量不足時的指示:高低壓值均太低。 3. 冷媒流動循環不順活沒有冷媒:低壓錶會指示到真空區,高壓太低。 4. 冷媒量太多時或散熱不良:高低壓錶均過高。 5. 冷媒中含有空氣的指示:高低壓瞬間壓力昇高再降回。 6. 膨脹閥或導流管不良:高低壓錶均太高。 7. 壓縮機不良的指示:低壓錶太高,高壓錶太低。 |
◎R-134a
標準壓力 | 高壓側:14-16Kg/c㎡(199∼227psi) |
標準壓力 | 低壓側:1.5-2.5Kg/c㎡(21∼35psi) |
(五)、高低壓錶指示分析:
1. 冷媒中有水份時 |
◎高壓錶:平時正常,但偶而會 在7-16Kg/c㎡之間擺 動幅度很大。
◎低壓錶:平時正常,但偶而會 降到真空區再擺回1.5-2.5Kg/c㎡大幅度擺動
■當膨脹閥處阻塞時即會產生高低壓錶擺動但沒阻塞時又恢復 正常。
※ H:7-16Kg/c㎡,L:-30in-Hg-2.5Kg/c㎡擺動。
2. 冷媒量不足或洩漏 |
◎高壓錶:低於標準值,穩定 指示。
◎低壓錶:低於標準值,穩定 指示。
■只要補灌冷媒,並進行測漏。
※ H:7-10Kg/c㎡,L:0.5-1Kg/c㎡擺動。
3. 冷媒循環管路阻塞 |
◎高壓錶:低於標準值,穩定 指示。
◎低壓錶:低於真空區擺動。
■可能膨脹閥阻塞或乾燥劑,破損造成的阻塞。
※ H:5-6Kg/c㎡,L:-30in-Hg-0Kg/c㎡快速擺動。
◎R-134a
標準值 | 低壓側:1.5-2.5Kg/c㎡(21∼35psi) |
標準值 | 高壓側:14-16Kg/c㎡(199∼227psi) |
4. 冷媒量太多或散熱不良 |
◎高壓錶:高於20-25kg/c㎡的壓力, 並且有持續昇壓現象。
◎低壓錶:約在2.5-3.5kg/c㎡的壓力 游動。
■只要補灌冷媒,並進行測漏。
5. 冷媒系統中有空氣存在 |
◎高壓錶:高於20-25kg/c㎡的壓 力,並快速擺動。
◎低壓錶:約在2.5-3.5kg/c㎡的 壓力並快速擺動。
■收回冷媒,並測漏重灌冷媒。
6. 膨脹閥故障卡住 |
◎高壓錶:高於20-25kg/c㎡的壓 力,遊動。
◎低壓錶:約在3-4kg/c㎡的壓力 快速擺動。
7. 壓縮機不良 |
◎高壓錶:高於7-10kg/c㎡的壓 力,快速擺動。
◎低壓錶:約在4-6kg/c㎡的壓力 快速擺動。
