◆ 真空波形實例 — 正常波形

◆ 真空波形實例 — 故障波形 — Ⅰ

◆ 真空波形實例 — Ⅱ

故障波形

■真空波形判斷分析圖解 —Ⅰ

■真空波形判斷分析圖解 —Ⅱ

■真空波形判斷分析圖解 —Ⅲ

(4)、小結論 — 真空測試原理

(六). 噴油咀波形說明

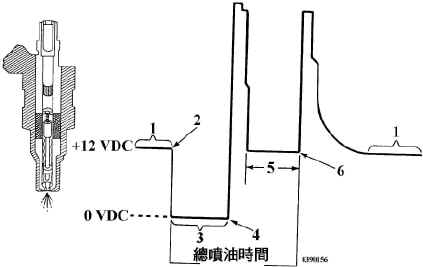

[1]. 噴油咀未動作前信號。

[2]. 噴油咀控制電晶體動作全開(電晶體基極(B)偏壓在 1V以上),即提 供完全搭鐵狀況,開始噴油。

[3]. 噴油咀因電晶體提供全開搭鐵,使用噴油咀線圈可流入約四安培電 流產生最大磁力,將噴油咀全開供給引擎所需之基本噴油量;該時間約有 0.8∼1.1mS,影響該段之噴油時間之主要因素有:

(1).起動信號

(2).引擎水溫信號。

[4]. 基本噴油量供應結束,因此須結束控制,因而噴油咀控制電晶體基 極(B)偏壓降到 0.6V以下關閉狀況。此時,噴油咀線圈產生感應電壓約35V。

[5]. 雖然基本噴油量結束,但增濃補償量控制信號立刻接續,提供噴油 咀電晶體基極(B),約 0.7∼0.9V之間,使電晶體控制在半開狀態,約有一安培電流流經噴油咀磁場線圈,產生磁場,繼續維時噴油咀打開時續供油,該時間在怠速約 1.2∼2.5mS之間,該增濃時間,會依引擎各感知器信號,執行供油修正。

[6]. 增濃補償供油結束,使噴油咀線圈自感應而產生另一個突破電壓 (約30V)。該較增濃之噴射時間在怠速時約 1.2mS以上,引擎負荷大小自動作正。

(七). 溫度感知器 ─ (適用於美國車系,水溫與進氣溫度)

◎ 利用溫度計與電壓錶

10℃、50

3.51V

70℃、158

1.02V

20℃、68

3.07V

80℃、176

0.78V

30℃、86

2.6 V

90℃、194

0.6 V

40℃、104

2.13V

100℃、212

0.46V

50℃、122

1.7 V

110℃、230

0.35V

60℃、140

1.33V

120℃、248

0.27V

(八). 含氧感知器

◎ 利用電壓錶, 測量時應有 0.1V∼0.9V 變動。

O2 電壓低於 0.45V,表示混合比稀,高於 0.45V混合比濃。

◎ 利用示波器測試時,正常波形如圖所示:

(九). 結論

〔數位波形〕
